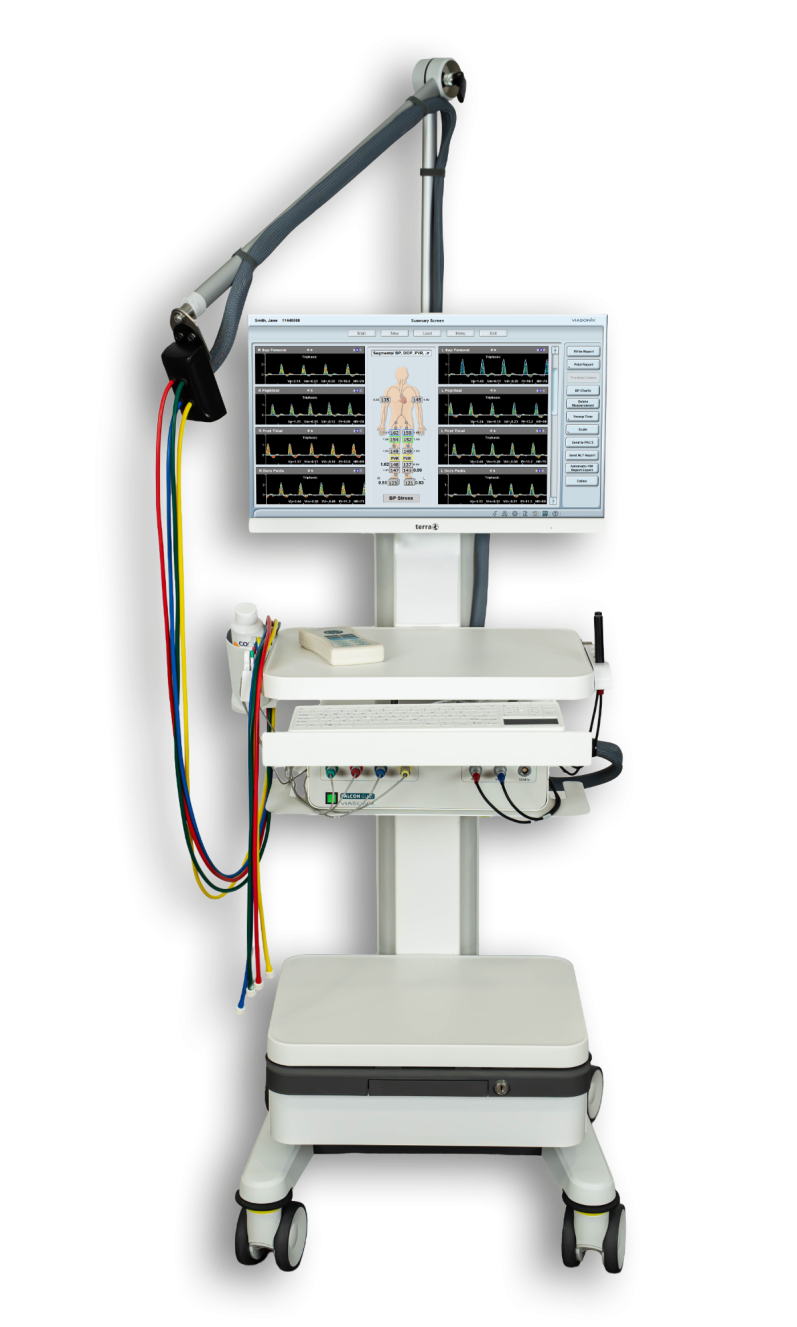

Falcon/Quad
Das effiziente 4-Kanal-Gefäß-System
Zuverlässige Gefäßdiagnostik
Leistungsstark, erschwinglich und intuitiv im Alltag
Unser Standard-Setup bietet Ihnen bereits die maximale Funktion.
Features des Falcon/QUAD
CW-Doppler 4 und 8MHz
Der CW-Doppler ermöglicht die zuverlässige Erfassung von Blutflussgeschwindigkeiten und Strömungsmustern zur Beurteilung von Gefäßverengungen oder Verschlüssen in den Halsschlagadern (Karotiden) sowie in den Arterien der unteren Extremitäten.
Mit der Doppler-basierten Knöchel-Arm-Index (ABI)-Messung werden systolische Druckdifferenzen zwischen der A. brachialis und den Arterien tibialis posterior sowie dorsalis pedis ermittelt – zur zuverlässigen Einschätzung der peripheren arteriellen Durchblutung.
CW-Doppler ABI
Venöser Reflux /LRR (Muskelpumpentest)
Mit LRR-Messungen kann die Venenklappenfunktion (inklusive Tourniquet-Manschetten Unterstützung) beurteilt werden.
Um venöse Abflussstörungen diagnostizieren zu können, erfolgt die Untersuchung in liegender Position:
Der venöse Rückfluss im Oberschenkel wird gezielt unterbrochen, während eine zweite Manschette unterhalb des Knies die resultierende venöse Volumenänderung aufzeichnet.
Teure Quecksilberbändchen werden nicht benötigt.
Diese Methode ermöglicht eine nichtinvasive und differenzierte Beurteilung des venösen Abstroms – insbesondere zur Identifikation von Stauungszuständen oder venösen Abflussbehinderungen.
Venenverschluss Plethysmographie (simultan links und rechts)
Zur Messung der reaktiven Hyperämie wird kurzzeitig pneumatisch eine Ischämie erzeugt und anschließend der arterielle Einstrom aufgezeichnet. Die Stärke des anschließenden Durchblutungsanstiegs erlaubt Rückschlüsse auf den Schweregrad einer eventuell bestehenden pAVK.
Reaktive Hyperämie
Knöchel-Brachial-Index (ABI)
Für die Berechnung des ABI (Knöchel-Brachial-Index) wird der systolische Arteriendruck links und rechts zwischen Brachialis und Knöchel verglichen.
Die Pulswelle wird dabei photoplethysmographisch erfasst und die Parameter automatisch errechnet.
Die Zehendruckmessung (TBI) vergleicht den systolischen Arteriendrucks links und rechts zwischen Brachialis und Großzehe und berechnet so den TBI-Wert.
Die Pulswelle wird analog zum ABI auch photoplethysmographisch erfasst und die Parameter automatisch errechnet. Diese Methode ist besonders wertvoll bei vorliegender medialer Sklerose.
Zehendruck-messung (TBI)
Pneumatische Oszillographie zur präzisen Lokalisation arterieller Verschlüsse.
Mit der pneumatischen Oszillographie können Pulswellenverläufe an mehreren Segmenten der Extremität erfasst werden – zur effizienten und nichtinvasiven Bestimmung der arteriellen Verschlussetage.
Segmentale Pulsoszillographie (PVR)
Belastungstest
Durch die Durchblutungsaufzeichnung nach passiver oder aktiver Belastung – etwa nach Kniebeugen oder Zehenspitzenständen – lassen sich funktionelle Durchblutungsstörungen effektiv abklären.
Diese ergänzenden Tests ermöglichen eine genauere Beurteilung der Gefäßreaktion unter Belastung und unterstützen die Diagnosestellung bei unklaren oder grenzwertigen Befunden.
Für eine gezielte Beurteilung der arteriellen Gefäßsteifigkeit im zentralen oder peripheren Gefäßsystem können Sie die Pulswellengeschwindigkeit wahlweise zwischen A. brachialis und Knöchel oder zwischen Oberschenkel und Knöchel bestimmen.
Pulswellengeschwindigkeit (PWG) simultan links und rechts
Optische Pulsoszillographie (OPO) an Finger oder Zehen
Die akrale Pulsoszillographie ermöglicht eine zuverlässige Beurteilung der Durchblutung in den distalen Extremitäten (Fingern und Zehen), insbesondere zur Erkennung funktioneller oder struktureller Durchblutungsstörungen.
Nach passiver Belastung, z.B. einer Temperaturbehandlung, lassen sich Veränderungen der Pulsoszillationen erfassen und bewerten.
Folgende Spezialtests sind darin bereits enthalten:
- Raynaud-Syndrom
- Thoracic-Outlet-Syndrom
- Palmarbogen-Test / AV-Fistel
- Vier unabhängige Druckkanäle
- Vier PPG-Sensoren
- 4, 8 und 10MHz-Sonde
Selbst bei Ausfall eines Sensors bleibt das System durch eine schnelle Umstellung der Konfiguration betriebsbereit – für maximale Ausfallsicherheit im klinischen Alltag.
Sensorik
Peripherieausstattung
- Formschöner Gerätwagen
- AIO-PC 24Zoll - Touch, min. Pentium I5 und 1TB SSD
- Windows11 Pro
- Maus und Tastatur
Zugelassen nach MDR
Die Konformitätsbestätigung gemäß Medizinprodukteverordnung (MDR) liegt jedem System bei.
